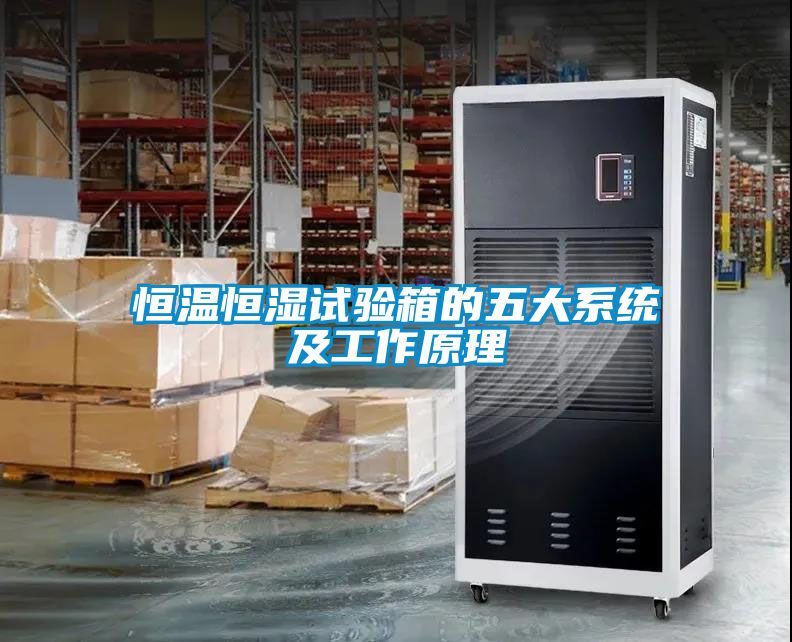

恒溫恒濕試驗箱的五大系統及工作原理

　　恒溫恒濕試驗箱是由制冷系統，加熱系統，濕度調節系統，循環風系統和控制系統等組成，下面小編將初步敘述幾個系統的工作原理和工作過程。

　　1、制冷系統

　　制冷系統是恒溫恒濕試驗箱的要害部分之一。一般來說，試驗室的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成，由于我們?cè)囼?yàn)的溫度低溫要達到-55℃，單級制冷難以滿足滿足要求，因此試驗室的制冷方式一般采用復疊式制冷，復疊制冷系統由兩部分組成，分別稱為高溫級和低溫級，每一部分是一個相對單獨的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化；低溫部分制冷劑的蒸發則從被冷凝的對象（試驗箱內的空氣）吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器聯系起來，它既是高溫部分的冷凝器，也是低溫部分的冷凝器。溫濕度試驗室的高溫部分制冷劑采用中溫制冷劑，低溫部分制冷劑是采用低溫制冷劑，箱內溫度能達到-70-150℃.

　　2、加熱系統

　　恒溫恒濕試驗箱的加熱系統相對制冷系統而言，是比較簡單。它主要有大功率電阻絲組成，由于試驗箱要求的升溫速率較大，因此試驗室的加熱系統功率都比較大，而且在試驗箱的底板也設有加熱器。

　　3、濕度調節系統

　　濕度系統分為加濕和排濕兩個子系統。

　　恒溫恒濕試驗箱的加濕方式一般采用干蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力，速度快，加濕控制靈敏，尤其在降溫時輕易實現強制加濕。

　　恒溫恒濕試驗箱的排濕方式有兩種：機械制冷排濕和干燥排濕。機械制冷排濕的排濕原理是將空氣冷凝到露點溫度以下，使大于飽和含濕量的水汽凝聚析出，這樣就降低了濕度。干燥器排濕是利用氣泵將試驗箱內的空氣抽出，并將干燥的空氣注入，同時將濕空氣送入可循環利用的干燥進行干燥，干燥完后又送入試驗箱內，如此反復循環進行排濕。現在大部分綜合試驗箱采用前一種排濕方式法，后一種的排濕方法，可以使露點溫度達到0℃以下。適用于有非凡要求的場合，但費用較貴。

　　4、循環風系統

　　循環風系統一般由風扇和驅動其運轉的電機構成，有軸流風機或離心風機提供動力使溫濕度試驗室內的空氣循環，通過循環空氣與換熱設備來實現溫濕度的調節。

　　5、控制系統

　　控制系統是綜合試驗箱的靈魂，它決定了溫濕度試驗室的升溫速率，精度等重要指標。現在試驗箱的控制系統大都采用PID控制，也有少部分采用PID與模糊控制相組合的控制方式。由于控制系統基本上屬于軟件的范疇，而且此部分在使用過程中，一般不會出現問題。

　　武漢金測高低溫試驗曲線圖

　　恒溫恒濕試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電組和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。由于干濕球法測量精度不高，現在的試驗箱正逐步的以固態傳感器代替干濕球來進行濕度的測量。
