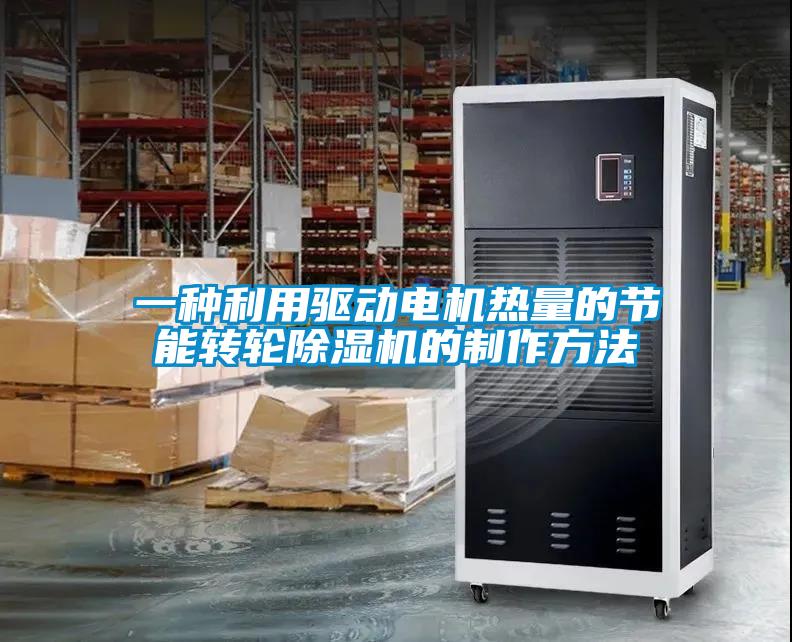

一種利用驅動電機熱量的節能轉輪除濕機的制作方法

　　1.本實用新型涉及除濕機技術領域，具體是一種利用驅動電機熱量的節能轉輪除濕機。背景技術：2.轉輪除濕機在除濕過程中，吸附轉盤在驅動裝置帶動下緩慢轉動，當吸附轉輪在處理空氣區域吸附水分子達到飽和狀態后，進入再生區域由高溫空氣進行脫附再生，這一過程周而復始，干燥空氣連續的經溫度調節后送入指定空間，達到高精度的溫濕度控制，轉輪除濕機采用最先進最成熟技術，效率高，除濕量大，其性能遠高于其他國產或進口組裝機。3.目前，現有的轉輪除濕機的處理風風機的電機都置于處理風風道內，電機自身發散的熱量都隨著處理風送到系統里面，提高了處理風的溫度，且現有的除濕機的除濕轉輪大多都是外設轉輪電機通過皮帶套設在轉輪的外側驅動其轉動，轉輪電機轉動阻力大，同時轉輪電機散熱也會提高處理風系統內的溫度，使得電機的熱量浪費，為此我們提出一種利用驅動電機熱量的節能轉輪除濕機。技術實現要素：4.本實用新型的目的在于提供一種利用驅動電機熱量的節能轉輪除濕機，以解決上述背景技術中提出的問題。5.為實現上述目的，本實用新型提供如下技術方案：6.一種利用驅動電機熱量的節能轉輪除濕機，包括除濕機本體，所述除濕機本體的內部中間設有除濕轉輪，所述除濕轉輪上設有密封條，所述密封條將除濕轉輪分為轉輪再生區和轉輪處理區，所述除濕機本體的內部設有處理風系統和再生風系統；所述處理風系統包括處理風進口、風機、冷凝器、轉輪處理區、第一過濾器和處理風出口，所述處理風進口設置在除濕機本體的一側面下部，所述處理風出口設置在除濕機本體的另一側面下部，所述風機設置在除濕機本體內部位于處理風進口處，所述第一過濾器設置在除濕機本體內部位于處理風出口處，所述冷凝器設置在風機和轉輪處理區之間；7.所述再生風系統包括再生風進口、第二過濾器、轉輪再生區、再生加熱器和再生風出口，所述再生風出口設置在除濕機本體的一側面上部，所述再生風進口設置在除濕機本體的另一側面上部，所述第二過濾器設置在除濕機本體內部位于再生風進口處，所述再生加熱器設置在除濕機本體內部位于再生風出口處；8.所述風機通過風機驅動電機進行驅動，所述除濕轉輪通過轉輪電機進行驅動，所述風機驅動電機和轉輪電機均設置在再生風系統內，所述風機驅動電機和轉輪電機上均設有散熱板。9.作為本實用新型的進一步方案：所述散熱板為l形的鋁制板材制成，所述散熱板上設有若干個散熱孔，便于將風機驅動電機和轉輪電機工作時的熱量通過散熱板進行收集利用，來加熱再生風。10.作為本實用新型的再進一步方案：所述除濕轉輪的中間轉軸和轉輪電機的輸出端進行連接。11.作為本實用新型的再進一步方案：所述除濕機本體的下端面兩側設有支撐腳，所述支撐腳為工字形結構。12.作為本實用新型的再進一步方案：所述除濕機的上端設有蓋板，所述蓋板的上端面兩側對稱設有提手，便于除濕機本體的移動和搬運。13.作為本實用新型的再進一步方案：所述除濕轉輪內部填充有吸濕介質材料。14.與現有技術相比，本實用新型具有如下幾個方面的優點：15.本實用新型通過散熱板將風機驅動電機和轉輪電機在工作時散發的熱量進行收集后使用在再生風系統內，用于給再生風進行加熱，節約了再生供熱量，同時，處理風系統需要對處理風進行冷卻，由于處理風系統中減少了電機的散熱，使得處理風沒有溫升，也減少了冷凝器的供冷量，達到節能的目的。附圖說明16.圖1為一種利用驅動電機熱量的節能轉輪除濕機的結構示意圖。17.圖2為一種利用驅動電機熱量的節能轉輪除濕機的剖視結構示意圖。18.圖3為一種利用驅動電機熱量的節能轉輪除濕機中除濕轉輪的結構示意圖。19.圖中：1、除濕機本體；2、蓋板；3、支撐腳；4、提手；5、處理風進口；6、再生風出口；7、風機；8、除濕轉輪；81、轉輪再生區；82、轉輪處理區；83、密封條；9、第一過濾器；10、處理風出口；11、再生風進口；12、轉輪電機；13、再生加熱器；14、風機驅動電機；15、散熱板；16、第二過濾器；17、冷凝器。具體實施方式20.下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。21.請參閱圖1?3，一種利用驅動電機熱量的節能轉輪除濕機，包括除濕機本體1，除濕機本體1的內部中間設有除濕轉輪8，除濕轉輪8上設有密封條83，密封條83將除濕轉輪8分為轉輪再生區81和轉輪處理區82，除濕機本體1的內部設有處理風系統和再生風系統；處理風系統包括處理風進口5、風機7、冷凝器17、轉輪處理區82、第一過濾器9和處理風出口10，處理風進口5設置在除濕機本體1的一側面下部，處理風出口10設置在除濕機本體1的另一側面下部，風機7設置在除濕機本體1內部位于處理風進口5處，第一過濾器9設置在除濕機本體1內部位于處理風出口10處，冷凝器17設置在風機7和轉輪處理區82之間；再生風系統包括再生風進口11、第二過濾器16、轉輪再生區81、再生加熱器13和再生風出口6，再生風出口6設置在除濕機本體1的一側面上部，再生風進口11設置在除濕機本體1的另一側面上部，第二過濾器16設置在除濕機本體1內部位于再生風進口11處，再生加熱器13設置在除濕機本體1內部位于再生風出口6處；風機7通過風機驅動電機14進行驅動，除濕轉輪8通過轉輪電機12進行驅動，風機驅動電機14和轉輪電機12均設置在再生風系統內，風機驅動電機14和轉輪電機12上均設有散熱板15。22.散熱板15為l形的鋁制板材制成，散熱板15上設有若干個散熱孔，便于將風機驅動電機14和轉輪電機12工作時的熱量通過散熱板15進行收集利用，來加熱再生風。23.除濕轉輪8的中間轉軸和轉輪電機12的輸出端進行連接，采用轉軸驅動除濕轉輪旋轉的方式，使得除濕轉輪的轉動更加容易，進一步實現節能。24.除濕機本體1的下端面兩側設有支撐腳3，支撐腳3為工字形結構。25.除濕機的上端設有蓋板2，蓋板2的上端面兩側對稱設有提手4，便于除濕機本體1的移動和搬運。26.除濕轉輪8內部填充有吸濕介質材料。27.本實用新型的工作原理是：本實用新型工作時，風從處理風進口5進入處理風系統，經過風機7將處理風運送到轉輪處理區82，由冷凝器17將處理風中的水蒸氣進行冷凝，再進過轉輪處理區82處理后的處理風經過第一過濾器9進行過來，從處理風出口10流出；再生風通過除濕機本體1上的再生風進口11進入除濕機本體1內，由第二過濾器16進行過濾，再進入轉輪再生區81處理，同時由散熱板15上散發的熱量對再生風進行升溫，再進過再生風加熱器13進行加熱升溫，最后通過風機將再生風從再生風出口6排出；通過散熱板15將風機驅動電機14和轉輪電機12在工作時散發的熱量進行收集后使用在再生風系統內，用于給再生風進行加熱，節約了再生供熱量，同時，處理風系統需要對處理風進行冷卻，由于處理風系統中減少了電機的散熱，使得處理風沒有溫升，也減少了冷凝器17的供冷量，達到節能的目的。28.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。29.上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下作出各種變化。
