一種室內除濕除塵機的制作方法

　　本實用新型室內除濕除塵領域，具體是一種室內除濕除塵機。

　　背景技術：

　　除濕器又名除濕機，抽濕機，抽濕器。冷凍式除濕機屬于制冷空調家庭中的一個小成員。目前全球除濕機的主要產地集中在意大利、日本和中國臺灣及浙江，廣東等地，中國在全球除濕機市場中的地位也日漸顯著，隨著人們的生活水平不斷的提高，室內除濕除塵機慢慢的進入人們生活的視野，但是現有室內除濕除塵機一般都是同事進行除塵和除濕的，當室內濕度較低時，裝置難以進行使用，無法進行除塵。

　　技術實現要素：

　　本實用新型的目的在于提供一種室內除濕除塵機，以解決現有技術中的當室內濕度較低時，裝置難以進行使用，無法進行除塵的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種室內除濕除塵機，包括裝置本體；所述裝置本體后端安裝有氣體入口，所述氣體入口一側與除塵裝置連接，所述除塵裝置上側通過管道與風機連接，所述風機上側通過管道與電控三向閥連接，所述電控三向閥一側設置有除濕管道，所述除濕管道一側與除濕裝置連接，所述除濕裝置內部安裝有壓縮機，所述壓縮機通過導管與冷凝器連接，所述冷凝器通過管道與膨脹閥連接，所述膨脹閥一側通過管道與蒸發器連接，所述蒸發器通過管道與壓縮機連接，所述除濕裝置底端通過水管與儲水箱連接，所述儲水箱底端設置有出水口，所述除濕裝置一側與空氣出口連接，所述裝置本體外側設置有顯示器和控制按鍵，所述控制按鍵通過導線與顯示器連接。

　　優選的，所述裝置本體外側安裝有濕度感應器，所述濕度感應器通過導線與電控三向閥連接。

　　優選的，所述電控三向閥上側安裝有直通管道，所述直通管道一端與氣體出口連接。

　　優選的，所述除塵裝置內部安裝有多個隔板，所述隔板位于除塵裝置內部兩側。

　　優選的，所述儲水箱外側設置有觀察窗。

　　與現有技術相比，本實用新型的有益效果是：本實用新型可以單獨除塵，當濕度感應器感應到室內空氣濕度較低時，可以通過電控三向閥控制氣體導入直通管道，通過直通管道直接通過氣體出口進行排出，當室內濕度較低時，裝置本體仍然可以進行除塵，隔板能夠在節省空間的情況下增強氣體與過濾料的接觸面積，能夠顯著提高過濾效果，觀察窗能夠直觀的觀察到儲水箱內部的水量，方便使用者進行排水。

　　附圖說明

　　圖1為本實用新型的結構示意圖。

　　圖2為本實用新型的內部結構示意圖。

　　圖中：1-裝置本體；2-氣體出口；3-濕度感應器；4-顯示器；5-控制按鍵；6-儲水箱；7-觀察窗；8-出水口；9-氣體入口；10-隔板；11-除塵裝置；12-風機；13-管道；14-除濕管道；15-電控三向閥；16-直通管道；17-除濕裝置；18-膨脹閥；19-蒸發器；20-冷凝器；21-壓縮機；22-水管。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1～2，本實用新型實施例中，一種室內除濕除塵機，包括裝置本體1；裝置本體1后端安裝有氣體入口9，氣體入口9一側與除塵裝置11連接，能夠進行除塵，除塵裝置11上側通過管道13與風機12連接，能夠提供動力，風機12上側通過管道13與電控三向閥15連接，電控三向閥15一側設置有除濕管道14，除濕管道14一側與除濕裝置17連接，能夠進行除塵，除濕裝置17內部安裝有壓縮機21，能夠進行壓縮制冷，壓縮機21通過導管與冷凝器20連接，冷凝器20通過管道與膨脹閥18連接，膨脹閥18一側通過管道與蒸發器19連接，蒸發器19通過管道與壓縮機21連接，能夠進行循環利用，除濕裝置17底端通過水管22與儲水箱6連接，對除濕產生的水進行儲存，儲水箱6底端設置有出水口8，除濕裝置17一側與空氣出口2連接，能夠排出空氣，裝置本體1外側設置有顯示器4和控制按鍵5，控制按鍵5通過導線與顯示器4連接，能夠進行設置和顯示，裝置本體1外側安裝有濕度感應器3，能夠?qū)ν饨鐫穸冗M(jìn)行監控，濕度感應器3通過導線與電控三向閥15連接，能夠進行自動控制，電控三向閥15上側安裝有直通管道16，直通管道16一端與氣體出口2連接，可以不經過除濕直接排出，除塵裝置11內部安裝有多個隔板10，隔板10位于除塵裝置11內部兩側，能夠增加空氣和過濾料的結束面積，儲水箱6外側設置有觀察窗7，方便使用者進行排水。

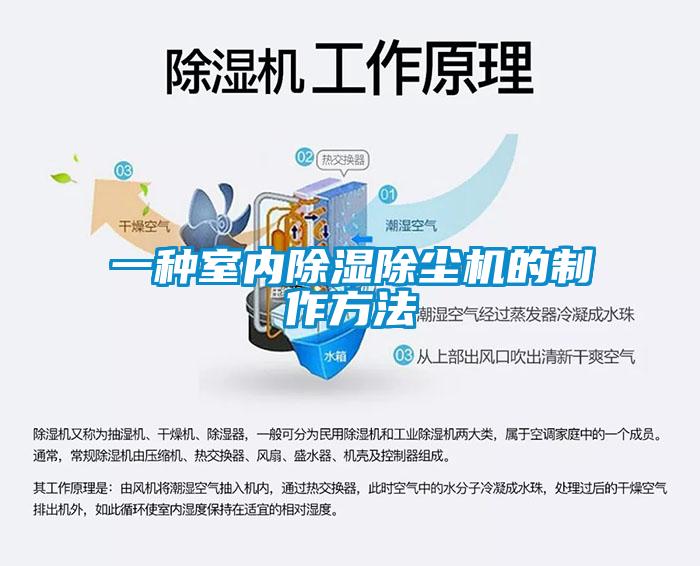

　　本實用新型的工作原理是：使用時通過風機12提供動力，將空氣吸入裝置本體1內部，通過除塵裝置11進行除塵，再通過管道13導入除濕裝置17內部進行除濕，通過壓縮機21將氣體進行壓縮，將壓縮后的氣體導入冷凝器20，通過冷凝器20將空氣中的水蒸氣進行冷凝，冷凝后的水通過水管22導入儲水箱6內部，換熱后的冷凝液通過膨脹閥18進行解壓，再通過蒸發器19進行降溫，再導入壓縮機21，以此循環利用，除濕后的通過空氣出口2導出，當濕度感應器3感應到室內空氣濕度較低時，可以通過電控三向閥15控制氣體導入直通管道16，通過直通管道16直接通過氣體出口2進行排出。

　　對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
